寶馬空調不制冷

發布時間：2016-08-02 14:36:34 來源:濟南捷銳奧奔寶汽車技術有限公司

個人基本信息.
單位名稱 ：武漢鄂寶
姓名：胡知文
聯系方式：13986108136
提交日期：2015 年6 月28 日
車輛及故障基本信息.
一、車輛信息
底盤號 SH10667 車型 F18
發動機號 N20 行駛里程 21356km
二、故障現象描述
客戶反映：空調不制冷,燃油表偶爾不準確。
故障分析思路及排除方法.
經試車檢查，確認客戶反映的故障現象當前存在。啟動發動機并打開空調系統AC按鈕，電子風扇不運轉，同時空調壓縮機電磁離合器不吸合。說明空調壓縮機不工作，空調系統因此沒有任何制冷效果。
進行快速測試，讀取相關故障代碼如下圖所示：
故障代碼圖片.

故障分析思路及排除方法.
從車輛中存儲的102個故障代碼中，我們可以看到關于空調系統的故障碼：802093（空調壓縮機調節閥，對正極短路或短路）和802081（制冷劑壓力傳感器，斷路或?qū)φ龢O短路）。
空調壓縮機不工作，最常見有下列幾種原因：
空調壓縮機本身有機械和電氣故障。
控制單元JBE和IHKA有故障。
JBE與空調壓縮機之間導線線路有故障。
室外溫度傳感器，蒸發器溫度傳感器和制冷劑壓力傳感器等關鍵性傳感器有故障，或者是這些傳感器給控制單元輸入了一個不可信的錯誤信號。
空調管道系統里面沒有完全制冷劑和冷凍油。
故障分析思路及排除方法.

（1）連接適配器612390，用IMIB在壓縮機Y1*1B插頭處測量電磁離合器pin3與其殼體之間電阻約為4.4歐姆，在標準值2.5—15歐姆之間；同時，測量調節閥pin1與pin2之間電阻值為11歐姆左右，調節閥電阻值也正常。
（2）測量壓縮機pin3和pin1的電壓約為0.1V,而標準電壓值為車載網絡電壓14V左右。
（3）綜上，說明壓縮機本身應該沒有電氣故障，而很有可能是壓縮機供電有故障
故障分析思路及排除方法.

（1）由于前面我們已經分析過制冷劑壓力傳感器有故障也會造成壓縮機不工作，且該車輛存在相關故障代碼，于是我們順勢測量該傳感器。

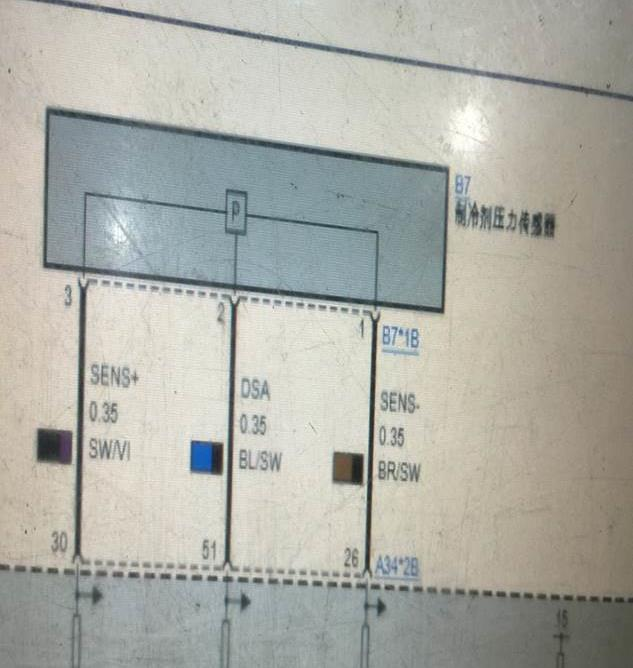

（2）連接適配器616044，在傳感器插頭B7*1B處測量到傳感器pin3參考電壓約為4.9V; pin1對地電壓約為0.02V；pin2信號電壓約為10.5V，而標準信號電壓為0.4—4.5V之間。
（3）再測量B7*1B處三個針腳之間相互電阻，電阻均為無窮大，沒有發現相互短路的情況。
（4）綜上所述，我們不難得出，該傳感器信號電壓超出工作范圍，信號線pin2有對正極短路的故障。
故障分析思路及排除方法.

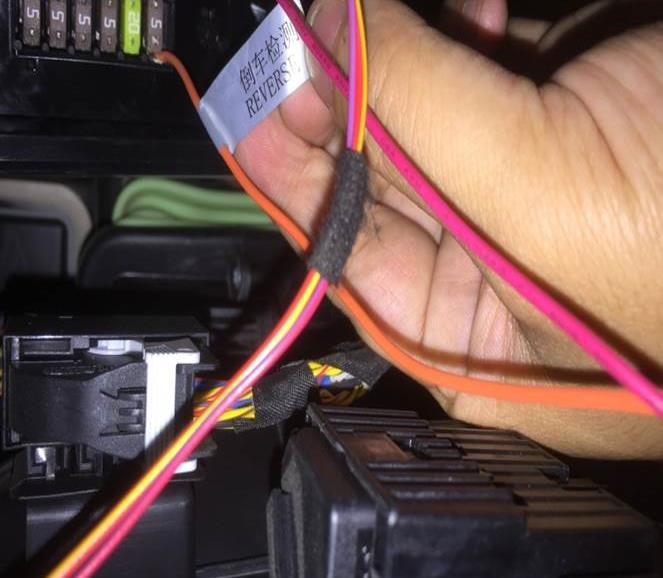

（1）拆卸前乘客側腳部空間飾板和手套箱。發現Z1接線盒上加裝有非原裝倒車攝像機的供電線路，將其線路拆除。
（2）檢查JBE與空調壓縮機和制冷劑壓力傳感器之間線路正常。
（3）連接適配器630410，在JBE處測得A34*2B插插頭上pin51傳感器輸出信號電壓也為10.4V左右。這說明JBE內部短路。
故障分析思路及排除方法.

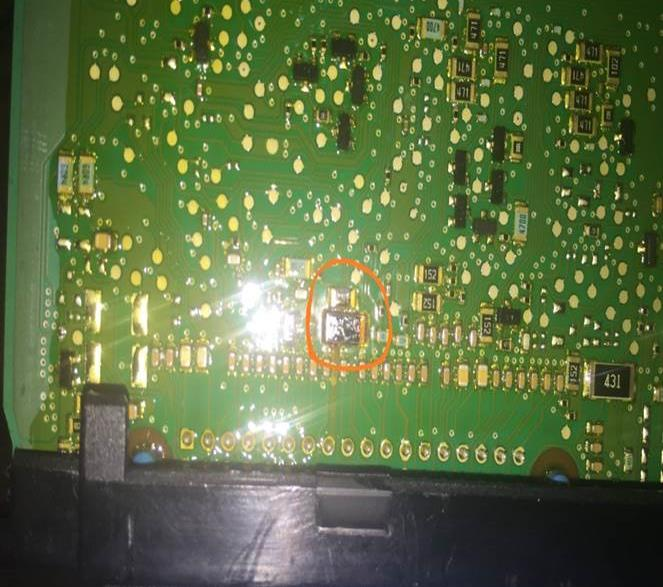

（1）打開JBE外殼，發現該處有嚴重?zé)g現象。那是什么地方短路，導致JBE損壞呢?
（2）前面我們已經排除了空調壓縮機和制冷劑壓力傳感器所有線路短路的可能。
（3）難道我們忽略了什么？該從何入手呢？
故障分析思路及排除方法.

（1）客戶不僅反映了空調不制冷的故障現象，還反映了一個燃油油位不準的故障現象。兩者之間會不會有關聯呢？而且故障代碼里面也有關于油位傳感器的。

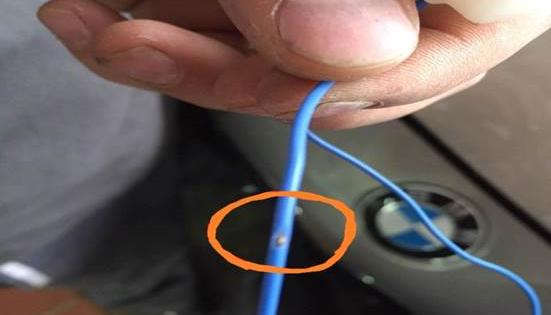

（2）于是，我們打開燃油箱維修蓋板，準備檢查和測量燃油箱油位傳感器電阻。拆卸燃油泵和油位傳感器。果然有收獲，發現燃油箱維修蓋板內部，燃油泵正極導線金屬接頭處有嚴重?zé)g現象，右側油位傳感器其中一根線束有絕緣破損的現象。
故障分析思路及排除方法.

燃油箱維修蓋板內部，裸露的金屬正極（燃油泵供電）導線。將右側燃油箱油位傳感器線束絕緣層磨破，兩條線路互短，約12V的燃油泵供電電壓直接燒壞JBE內部電路板。從而導致A34*2B插頭部分功能失效，JBE接收到了制冷劑壓力傳感器發出錯誤的10.5V的信號電壓。為了保護空調系統，從而不讓空調壓縮機工作，空調系統不制冷。
更換損壞的JBE和右側燃油箱油位傳感器，并對燃油箱維修蓋板內側裸露的金屬接頭進行包扎處理。試車故障排除，空調制冷功能恢復正常，
燃油箱油位功能恢復正常。
總結.
確認故障現象：客戶反映了幾個故障想象，它們之間有沒有聯系，會不會是同一個故障點引起的？我們是否能夠重現故障想象？這是我們檢修工作的第一步，也是最重要的前提。
快速測試，分析故障代碼存儲器：分清哪些是主要的，哪些是次要的，要能夠?qū)收洗a進行分類和總結。這一步也很重要，要找到突破口。
測量：測量是最基礎的，也是最可信的，必須要有相關數據做支撐。一定要注意細節，反復測量，把自己的測量值和標準值進行對比，找到故障點。
排除干擾：當我們遇到改裝與加裝時，不要怕麻煩，不要輕易把責任推到改裝者的頭上。
分享：及時總結并及時分享，爭取做一名快樂的修理工。
