概要
品牌:VW 車型:全新途觀 592* 維修站:74399999
底盤號:LSVXZ65NXF2034*** 支持方:技術支持
行駛里程:11000km 編號:2043923/1
生產日期:2015-02-10 發布日期:2016-4-7
客戶代碼:信息、導航、通訊、視聽娛樂 → 警告顯示符號 → 輪胎失壓警告顯示 → 功能性 →響應
修理廠代碼:底盤 → 操縱裝置、駕駛/制動調節 → 防抱死制動系統(ABS)控制單元 → 控制單元、作用 → 軟件缺陷
用戶抱怨/ 故障現象
組合儀表上的胎壓過低警告燈點亮。
維修站維修情況
1、進行胎壓復位,故障現象暫時消失,但繼續行駛一定里程后,故障再現。
2、診斷地址“03 制動電子裝置”存儲如下事件存儲器條目:
3、02214 015 輪胎壓力警告, 當前不能測試
技術支持情況
執行 ABS 控制單元(帶 EDL)-J104-的匹配,問題解決。步驟如下:
1、登陸 ElsaPro 系統,根據車輛 VIN 號查找車輛,點擊右側欄“汽車數據”;
2、點擊 PR 號下面的□ + 號展開車輛詳細配置;
3、查詢組群 RDK(代表輪胎壓力監控配置)的編號并記錄(本車為 7K9);
4、登陸 ODIS 系統,啟用診斷;
5、識別車輛 VIN 和相關控制單元后,點擊“檢測計劃”選項卡,點擊“選擇自己的檢測”;

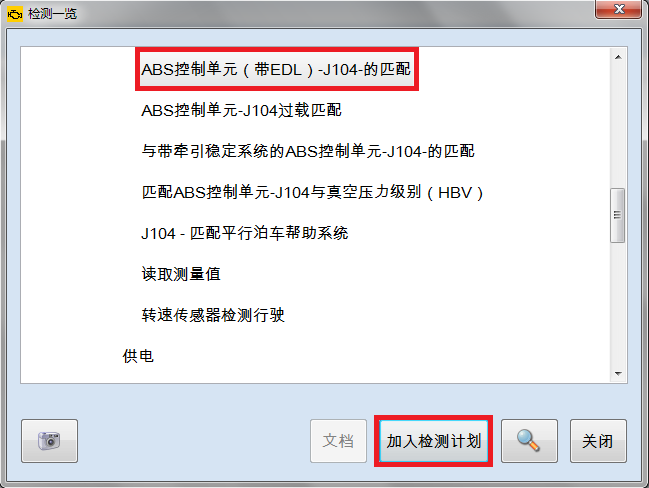

6、在“檢測一覽”對話框中,選擇“底盤 → 03-制動裝置 → 01-支持車載診斷(OBD 系統),TRW450 → ABS 系統 ABS/EDL/ASR,帶有 ESP →功能 → ABS 控制單元(帶 EDL)-J104-的匹配,加入檢測計劃;

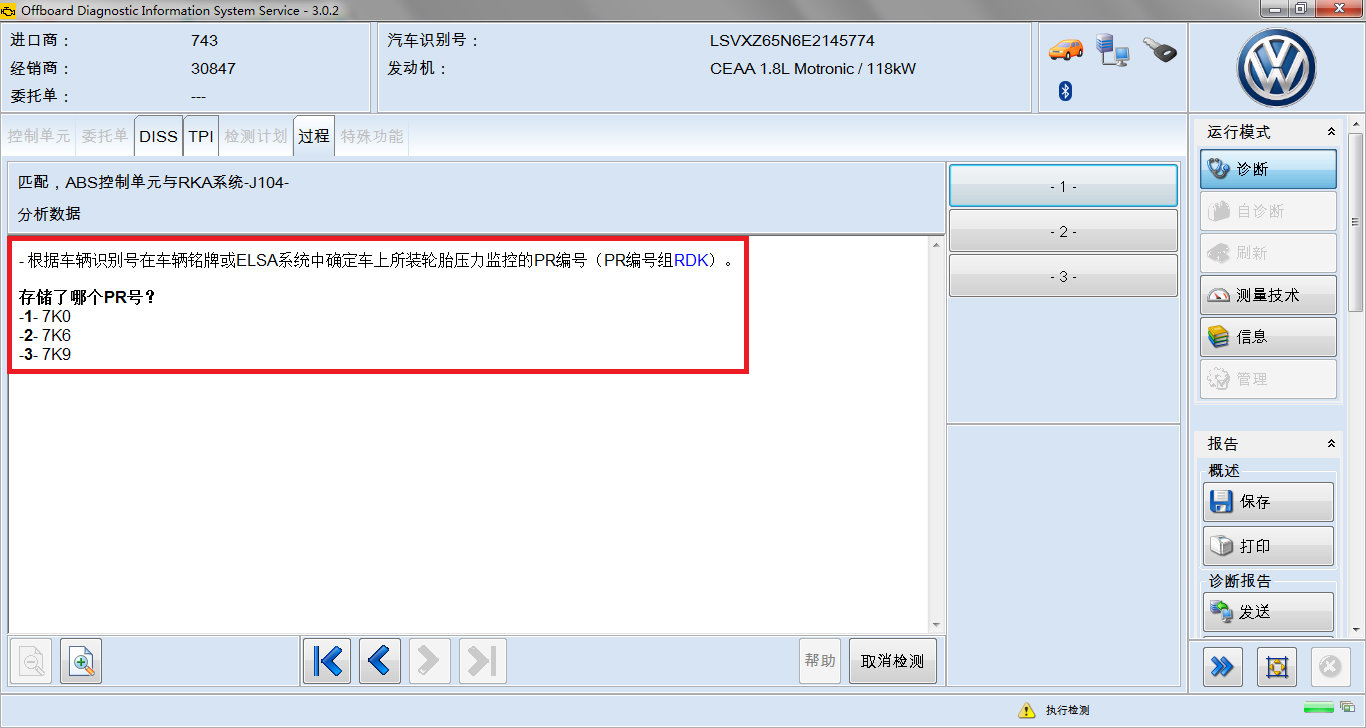

7、開始檢測,根據剛才查詢到的 RDK 配置編號進行選擇,并完成匹配。
維修 建議
全新途觀胎壓過低警告燈點亮且存儲故障代碼“02214 015 輪胎壓力警告, 當前不能測試”問題,需要在檢測計劃中按照上述步驟匹配,匹配時務必選擇正確的 RDK 配置編號。
