寶馬蓄電池虧電故障

發布時間：2016-08-02 11:32:42 來源:濟南捷銳奧奔寶汽車技術有限公司

個人基本信息.
單位名稱：沈陽中順盛寶汽車銷售服務有限公司
姓名：張振豐
聯系方式：15640217855
提交日期：2015/06/18
車輛及故障基本信息.
一、車輛信息
底盤號 SG69076 車型 F18
發動機號 N52 行駛里程 53840KM
二、故障現象描述
此車救援進場，CID顯示蓄電池過度放電,車輛無法啟動，蓄電池嚴重虧電。
故障分析思路及排除方法
1.ISTA快速測試存儲“蓄電池過度放電”“休眠電流過高”等故障代碼，無其它當前存在的故障碼。

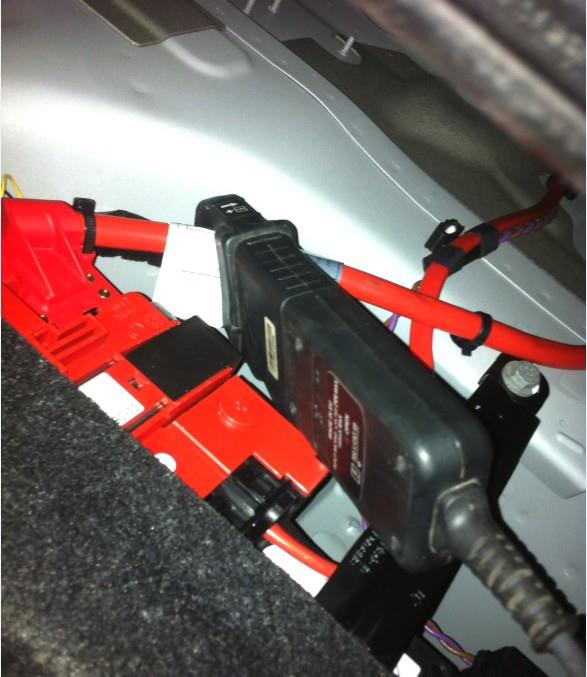

2.使用IMIB與100A的電流鉗測量車輛休眠電流，30分鐘后休眠電流為0.79A，休眠電流過高。
3.車輛休眠后，單獨測量后部主電源線（后部Z3配電盒輸出），一條為JBE供電的電源線休眠電流為 0.23A，一條為起動機供電的電源線休眠電流為0.53A，其他供電線正常。
4.首先考慮起動機主電源線上的負載電器比較少且放電過大，所以先對起動機供電線路檢查，此電源線分別為起動機，發電機和轉向機供電。

5 .車輛休眠時，再次使用電流鉗和IMIB分別對發電機，起動機，轉向機的電源輸入端進行測量。當測量到轉
向機時，休眠電流為0.53A?？拷D(zhuǎn)向機時，能夠聽到內部工作的聲音，此時放電的用電器已找到。
6. 轉向機共五條線，電機供電與搭鐵線，兩條FLARY總線，一條15N供電線。當車輛休眠后測量轉向機上的
15N仍然有電，此線由JBE供電。檢查JBE上保險絲時，發現JBE內所有由15N供電的保險，此時都存在電源
電壓。
7.查看電路圖，15N總線端的繼電器是由CAS控制。

休眠時KL15N下的保險都存在電源電壓
故障分析思路及排除方法.
隔離故障
休眠時，拔下轉向機15N供電保險F43（5A），這時其它15N上的保險仍然有電，此時可以排除方向機損壞。
休眠時，測量CAS控制前部配電器15N繼電器的控制線，測量結果CAS未控制繼電器，正常。
休眠時，分別拔下所有15N上的保險，當拔到F48號5A保險時，故障消失。其它15N上的保險正常了，不再有電源電壓，此時可以排除內部繼電器粘連（如內部繼電器粘連，就算拔掉所以保險絲，插接15N保險絲的插腳上仍然會有電）。

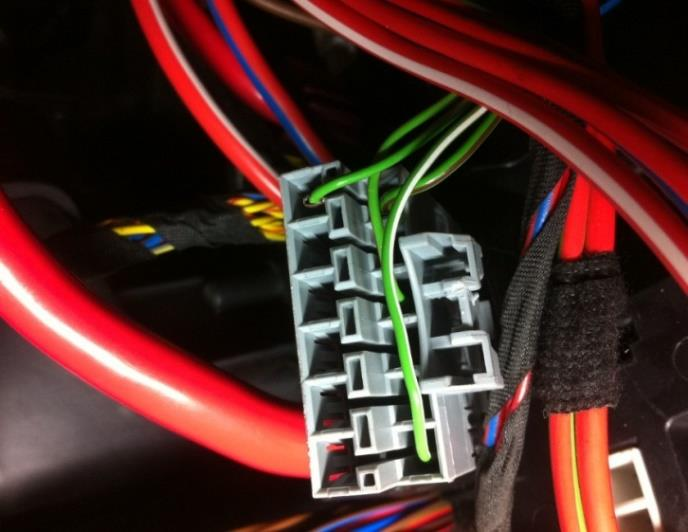

與F48保險相連的電源線
重點：斷掉與F48保險直接相
連的插頭，測量插頭上電源線，
此時電源線上存在電源電壓。
故障分析思路及排除方法.

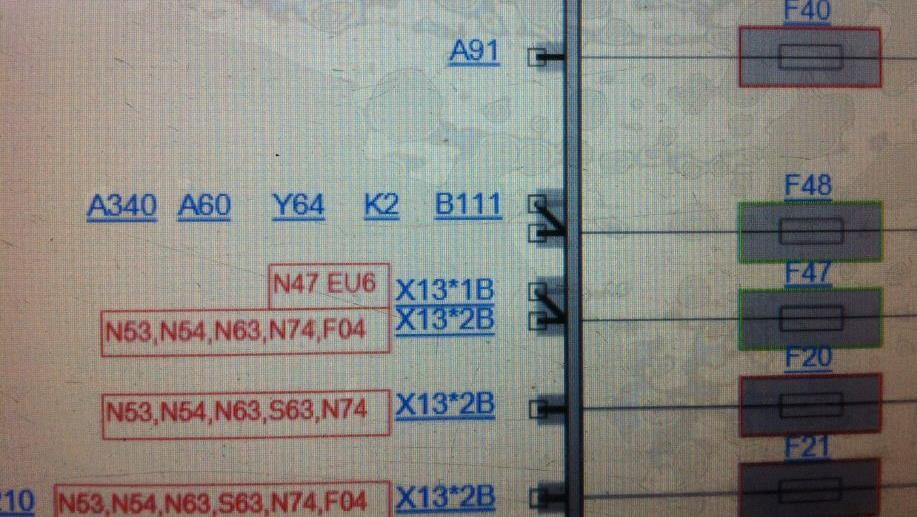

F48號保險絲下的用電器，根據車輛配置，部分功能用電器是存在的。

A340：車輛生效發生器
A60：自動防眩目后視鏡
Y64：發動機支座電磁閥
K2：二次空氣噴射泵
B111：發動機排氣加熱
故障分析思路及排除方法.

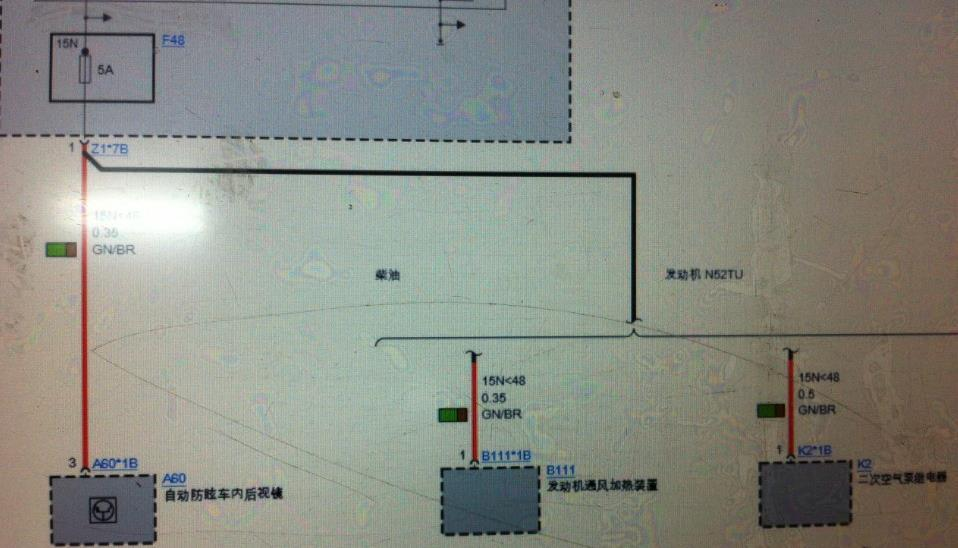

F48保險下詳細電路圖:

1.F48號保險
2.防炫目后視鏡
3.二次空氣噴射繼電器

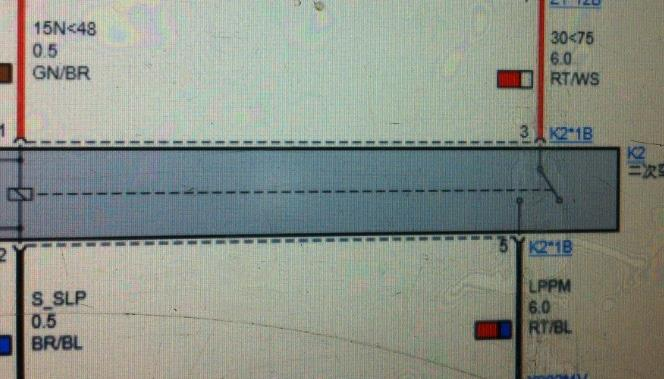

二次空氣噴射繼電器:

查看二次空氣噴射繼電器的電路圖，發現此繼電器上同時存在15N和30總線端。重點放在了檢查二次空氣噴射繼電器上
故障分析思路及排除方法.

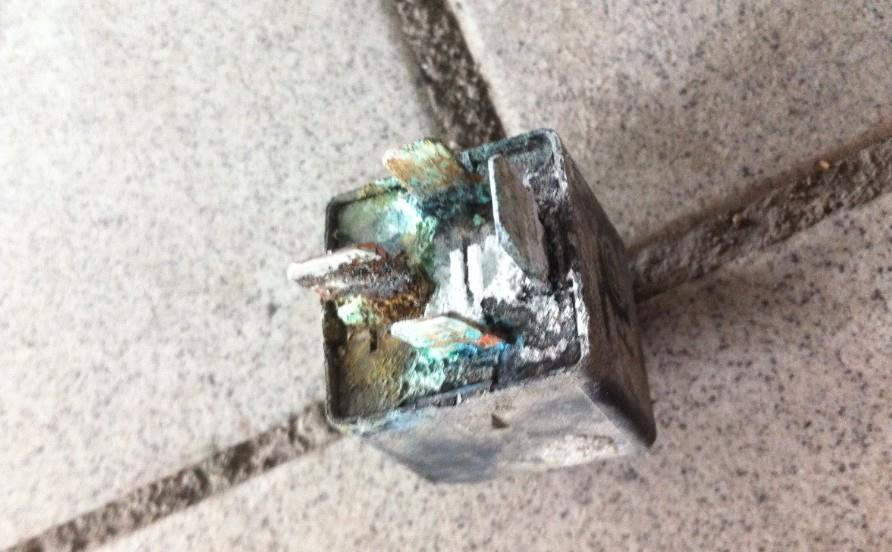

故障點為二次空氣噴射繼電器進水腐蝕，導致KL15N與KL30相連，引起的休眠電流故障。

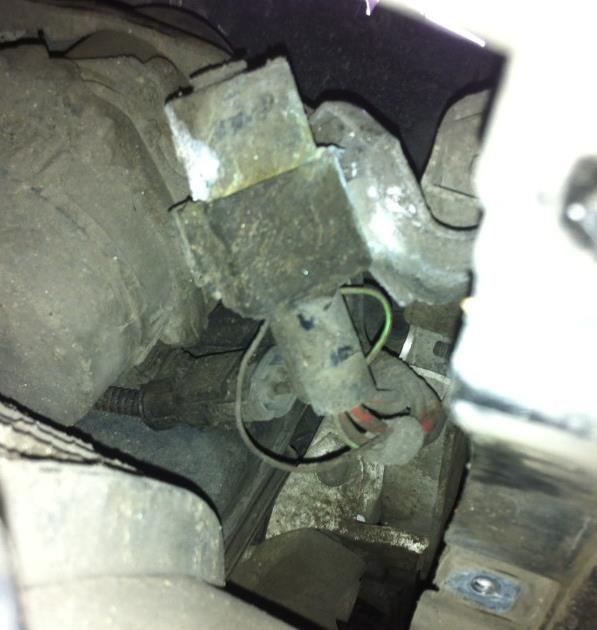

拆下右前輪罩發現故障位置
總結.
此故障為二次空氣噴射繼電器進水導致的休眠電流故障，繼電器損壞后導致繼電器內部的KL30與KL15N相連。當車輛休眠后，KL30上電壓通過繼電器上的KL15N供電線返回到F48保險上，隨后導致與F48保險相連的其它15N供電保險都存在電壓，致使其它用電器工作。休眠電流故障出現時，ISTA無法準確報出用電設備故障時。就需要我們借助相應的測量設備，診斷設備，細心查看電路圖。做好每步的分析，有利于我們快速有效的排除故障。
