汽車空調系統的常見故障一般有如下幾個方面：系統的控制電器及電子元器件故障；各總成部件的性能狀態不良；整車發動機與壓縮機技術狀況不佳；保養和使用操作不當；制冷劑輸送循環系統不暢等。在處理這些故障時，一定首先了解該車型配備的空調系統類型、工作原理及結構。
一、故障現象
一輛2005年款梅塞德斯奔馳S600轎車，行駛36萬km，車頭無碰撞事故。匹配自動空調系統，空調開啟時，在自動模式下，運行一段時間后車內很冷。通過手動調節風量，在最小擋位時出冷風，風量調高時空調開始出熱風，導致空調系統打開后無法自動控制車內溫度，空調系統出風口時冷時熱。
二、故障分析

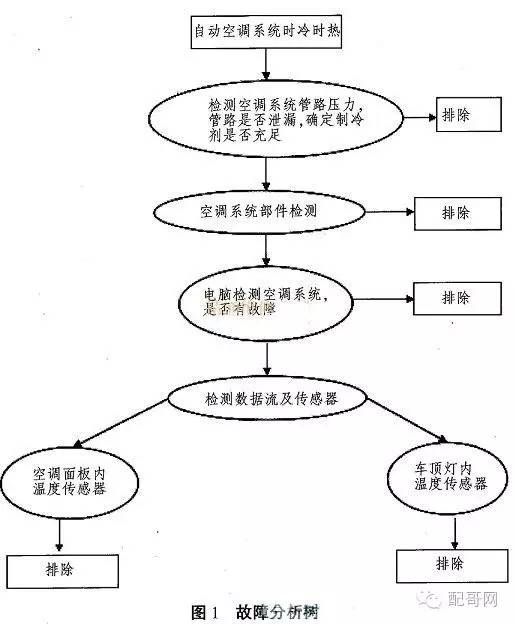

采用正確故障分析方法，可以快速找到故障部位和故障產生的原因，能培養技術人員的邏輯思維，建立填密的維修觀念。對車輛維修時推薦使用故障分析樹法進行故障排除。如圖1所示。
首先對車輛進行常規檢查，測量空調管路壓力，發現工作壓力偏低，制冷劑不足。當發現制冷劑缺失時，一定要檢查空調系統的密封性。在多數情況下，管路壓力低、制冷劑不足都是由管路泄漏引起的。在經過一系列的檢查和保壓測試后，空調系統密封性良好，沒有發現泄漏點。接著對空調系統進行故障診斷，沒有發現故障碼。繼續利用電腦對自動空調系統逐一排查數據流時，發現車內有1個溫度傳感器始終顯示0℃，另外1個顯示正常室溫。這時，懷疑的重點就在這個溫度傳感器上。因?yàn)檫@套自動空調系統配置了2個車內溫度傳感器，1個位于空調操作面板內，另外1個位于車頂燈開關總成內。當外界溫度超過10℃的時候，車內的溫度由這2個傳感器同時提供，系統會測取2個傳感器位置溫度的平均值來作為車內溫度的參考。而故障情況是，空調面板內的溫度傳感器輸出20℃，車頂燈開關內的溫度傳感器輸出0℃，此時系統認為車內的溫度是10℃，空調的最低設置溫度是只要高于10℃，車內參考溫度低于設置溫度，空調就會吹暖風試圖提高車內溫度。而當溫度設置為最低風速時，空調系統會強制制冷。
三、故障原因
根據以上故障診斷分析可以得出結論是1個車內溫度傳感器損壞后，自動空調電腦檢測車內溫度產生誤差后空調電腦檢測數據不正確，經電腦控制系統分析輸出錯誤數據傳送給執行器，導致自動空調系統工作異常。
車頂溫度傳感器安裝在車頂燈總成內，將車頂燈總成拆下，發現溫度傳感器上布滿灰塵，傳感器的1個針腳已經嚴重氧化斷裂使傳感器失效，無法檢測車內溫度。溫度傳感器損壞的主要原因是車輛長期在高溫潮濕地區使用，車頂燈內聚集大量灰塵腐蝕傳感器針腳，導致針腳斷裂，傳感器失效。
四、故障排除
正確處理故障現象是判斷維修技術人員水平高低的依據。一般情況下對該類故障的處理都是更換車頂燈總成，但車輛維修成本過高。仔細觀察研究就能發現，該溫度傳感器是焊接在電路板上，故障原因是針腳氧化腐蝕斷裂導致傳感器失效。該類溫度傳感器的工作原理是隨溫度而變化電阻值來測量溫度的，其實就是1個負溫度系數熱敏電阻。所以，可以用1個熱敏電阻替代溫度傳感器，模擬出正常的溫度信號，此時再來測試空調系統工作是否正常。替代的熱敏電阻模擬出了18℃的氣溫，與正常氣溫僅相差2℃，已經足以使空調系統正常工作了。測量電阻10kΩ，選擇相同型號的更換就可以了。同時在整個電路板上噴涂氧化保護劑，避免該類故障再次發生。經電腦診斷儀檢測，車頂溫度傳感器工作正常，自動空調系統恢復工作，故障排除。
另外，對空調系統主要部件進行檢測，更換空調壓縮機皮帶，更換空調制冷劑，更換空調壓縮機潤滑油和空調濾清器，同時對車外冷卻器和車內蒸發器進行清洗和消毒，保證整個空調系統正常工作。
五、故障總結
從以上故障可以發現，車輛某些總成故障都是由細小故障引起的，一定要找出故障源頭和產生故障的原因，采用最合理最經濟的故障排除方法來解決實際問題，這樣才能提高維修技術水平和創造更高的經濟價值。所以，要實現汽車故障的快速、準確、有效的診斷，必須具備以下條件：
（1）熟悉汽車結構和工作原理，能判斷故障現象有關的系統或總成范圍，掌握判定對象的機、電、液結構和工作原理。
（2）具有清晰的檢測思路，采用正確的檢測方法，明確檢測參數、參數檢測順序、參數測量值的變化形式和正常范圍。
（3）具有較強的綜合分析、邏輯思維和判斷能力。
